Technische Zeichnung Schulungen nach ISO-GPS – praxisnah & fertigungsgerecht

Dieser Workshop richtet sich an Lehrlinge und QuereinsteigerInnen, die technische Zeichnungen sicher lesen, verstehen und in der Produktion korrekt anwenden möchten. Ziel ist es, die Zeichnung nicht als „Papier“, sondern als zentrales Arbeitsmittel der Fertigung zu begreifen.

Im Mittelpunkt steht das korrekte Lesen technischer Zeichnungen. Sämtliche Angaben werden Schritt für Schritt erklärt – verständlich, praxisnah und direkt am Bauteil. Besonderer Fokus liegt auf dem Verständnis von Toleranzen an allen Maßen, dem Bezugssystem, den Oberflächenangaben sowie deren Bedeutung für Funktion und Fertigung.

Der Workshop ist bewusst praxisorientiert aufgebaut. Es wird nicht nur vermittelt, was in der Zeichnung steht, sondern vor allem was diese Angaben in der Produktion bedeuten und wie sie richtig gemessen und geprüft werden. Messmittel, typische Prüfmethoden und reale Fertigungssituationen sind fixer Bestandteil des Kurses.

Ziele des Workshops:

• Technische Zeichnungen sicher und korrekt lesen

• Toleranzen an allen Maßen verstehen und richtig interpretieren

• Bezugssysteme nachvollziehen und anwenden

• Oberflächenangaben richtig deuten

• Zeichnungsangaben in der Produktion messen und prüfen

Nach zwei Tagen verfügen die TeilnehmerInnen über ein solides Grundverständnis, um Zeichnungen eigenständig zu interpretieren, Fehler zu vermeiden und sicher in der Fertigung zu arbeiten.

Der erste Seminartag beginnt um 09:30 Uhr. Die Anreise kann bequem mit der Bahn erfolgen; eine Abholung vom Bahnhof ist nach Absprache möglich. Gestartet wird im Seminarraum Park Avenue bei ABP Burger (Änderung vorbehalten).

Nach einer individuellen Mittagspause wird der Kurstag am Nachmittag fortgesetzt und gegen 17:00 Uhr bei einem gemeinsamen Getränk reflektiert und abgeschlossen.

Am zweiten Seminartag starten wir bewusst bereits um 07:00 Uhr, um den Nachmittagsblock kompakt zu halten und eine entspannte sowie sichere Heimreise zu ermöglichen. Das Seminarende ist gegen 15:00 Uhr vorgesehen. Ein Transfer zum Bahnhof kann ebenfalls organisiert werden.

Inklusive Leistungen

• Gekühltes stilles und prickelndes Wasser

• Diverse Fruchtsäfte von Pago

• Kaffee- und Teestation mit Milch, Zucker, Süßstoff und Zitrone

• Frischer Obstkorb für zwischendurch

Hotelempfehlung (zu Fuss erreichbar)

• Kemmet Bräu
• Das Rössl
• Schwarzen Grafen

Der erste Seminartag beginnt um 09:30 Uhr nach einem gemeinsamen Kaffee und einem pikanten Snack. Die Anreise kann bequem mit der Bahn erfolgen; eine Abholung vom Bahnhof ist nach Absprache möglich. Der Start erfolgt im Seminarraum des Hotel Rössl (Änderungen vorbehalten).

Nach dem 3-gängigen Mittagsmenü wird der Kurstag fortgesetzt. Nach der zweiten Kaffeepause mit Kuchen arbeiten wir bis 17:00 Uhr weiter. Anschließend lassen wir den Seminartag bei einem gemeinsamen Getränk reflektiert und entspannt ausklingen.

Am zweiten Seminartag starten wir bewusst bereits um 07:00 Uhr, um den Nachmittagsblock kompakt zu halten und eine entspannte sowie sichere Heimreise zu ermöglichen. Das Seminarende ist gegen 15:00 Uhr vorgesehen und beinhaltet eine Vormittagskaffeepause sowie das gemeinsame Mittagessen.

Für weiterführende fachliche Fragen stehe ich Ihnen im Anschluss bei Kaffee und Kuchen bis 18:00 Uhr gerne zur Verfügung. Ein Transfer zum Bahnhof kann ebenfalls organisiert werden.

Alles klar? Wenn nicht, dann ist dieser Kurs für Ihre MitarbeiterInnen genau richtig!

Dieser Kurs richtet sich an FacharbeiterInnen, die bereits über ein grundlegendes Verständnis technischer Zeichnungen verfügen, deren letzte vertiefende Weiterbildung zu diesem Thema jedoch häufig noch aus der Berufsschule stammt. Ziel ist es, den Anschluss an den aktuellen Stand der Technik im Bereich der geometrischen Produktspezifikation sicherzustellen.

Moderne technische Zeichnungen verwenden theoretische Maße, Bezugssysteme und Form-, Richtungs-, Orts- und Lauftoleranzen, die in der Praxis oft zu Unsicherheiten führen. Auch die Unsicherheit bezüglich der Maximum Materialbedienung

lässt Gutteile oder Nacharbeitsteile fälschlich zu Ausschussteilen werden!

Dieser Kurs schafft Klarheit und zeigt, wie diese Angaben verstanden, angewendet und in der Produktion mit einfachen Mitteln kontrolliert werden können.

Im Kurs werden moderne, komplexe technische Zeichnungen gemeinsam analysiert. Sämtliche Symbole, Toleranzzonen und Modifikatoren werden systematisch erarbeitet und kritisch hinterfragt. Dabei steht nicht nur die Normkonformität im Fokus, sondern vor allem die Frage, ob eine Tolerierung funktional notwendig ist – oder ob sie einfacher und wirtschaftlicher gelöst werden kann.

Eine technische Zeichnung darf niemals isoliert betrachtet werden. Funktion und Montage innerhalb der Baugruppe müssen stets mitgedacht werden. Nur wenn das Zusammenspiel aller Bauteile verstanden ist, lässt sich eine technisch saubere und wirtschaftlich sinnvolle Tolerierung festlegen.

Klar ist auch: Angsttoleranzen sind kein Qualitätsmerkmal. Pauschal zu enge Toleranzen treiben Kosten, erhöhen den Fertigungsaufwand und machen Produkte unnötig teuer. Ziel des Kurses ist es daher, Sicherheit im Umgang mit modernen Tolerierungen zu schaffen – damit bewusst, funktional und kostenoptimiert bemaßt wird.

Der erste Seminartag beginnt um 09:30 Uhr nach einem gemeinsamen Kaffee und einem pikanten Snack. Die Anreise kann bequem mit der Bahn erfolgen; eine Abholung vom Bahnhof ist nach Absprache möglich. Der Start erfolgt im Seminarraum des Hotel Lavendel (Änderungen vorbehalten).

Nach dem 3-gängigen Mittagsmenü wird der Kurstag fortgesetzt. Nach der zweiten Kaffeepause mit Kuchen arbeiten wir bis 17:00 Uhr weiter. Anschließend lassen wir den Seminartag bei einem gemeinsamen Getränk reflektiert und entspannt ausklingen.

Am zweiten Seminartag starten wir bewusst bereits um 08:00 Uhr, um den Nachmittagsblock kompakt zu halten und eine entspannte sowie sichere Heimreise zu ermöglichen. Das Seminarende ist gegen 15:00 Uhr vorgesehen und beinhaltet eine Vormittagskaffeepause sowie das gemeinsame Mittagessen.

Für weiterführende fachliche Fragen stehe ich Ihnen im Anschluss bei Kaffee und frischen Obst bis 18:00 Uhr gerne zur Verfügung. Ein Transfer zum Bahnhof kann ebenfalls organisiert werden.

U

In diesem 2-Tages-Workshop lernen Sie, technische Zeichnungen fachlich korrekt zu beurteilen und als belastbare Entscheidungsgrundlage im beruflichen Alltag zu nutzen. Der Fokus liegt auf dem Zusammenspiel von Fertigungsaufwand, Kostenwirkung und Normkonformität.

Sie lernen zu erkennen, ob eine technische Zeichnung vollständig, normgerecht und nach aktuellem Stand der Technik erstellt ist. Gleichzeitig entwickeln Sie ein klares Verständnis dafür, wie Zeichnungsangaben – wie Positionstoleranzen, Maßtoleranzen und Oberflächenangaben – die Fertigungskosten beeinflussen und wie sich dieses Wissen als fundierte Basis für Preisverhandlungen, Projektentscheidungen und Führungsaufgaben nutzen lässt.

Der Kurs startet am ersten Tag um 09:30 Uhr mit einem gemeinsamen Kaffee im Wellnesshotel Dilly. Das Mittagessen unterbricht den Vormittag, bevor der erste Kursteil bei einer Nachmittagskaffeepause gegen 16:00 Uhr reflektiert wird. Im Anschluss steht Ihnen Zeit für Networking sowie zur Nutzung des Wellnessbereichs oder des Golfplatzes (Greenfee nur  29€) zur Verfügung. Am Abend werden Sie mit einem 5-gängigen Gourmetmenü bzw. Themenbuffet verwöhnt und können den Tag gemeinsam mit Ihren KurskollegInnen entspannt ausklingen lassen.

Am zweiten Tag beginnt der Workshop um 09:00 Uhr. Nach dem Mittagessen mit Kaffee und Kuchen startet der Nachmittagsblock, der bis etwa 15:00 Uhr dauert. Für fach- oder projektspezifische Fragen stehe ich Ihnen selbstverständlich auch darüber hinaus gerne zur Verfügung.

Dieser Workshop verbindet fachliche Tiefe mit einem hochwertigen Rahmen – für nachhaltiges Lernen, Austausch auf Augenhöhe und klare Mehrwerte für Ihre tägliche Praxis.

Zur optimalen Vorbereitung findet ca. zwei Wochen vor dem Workshop ein kurzes Online-Abstimmungsgespräch mit dem Produktionsverantwortlichen statt. In diesem Gespräch werden die relevanten Themenbereiche definiert, die für Ihre MitarbeiterInnen entscheidend sind.

Der Workshop wird gezielt auf Ihre konkreten Bauteile und Zeichnungen abgestimmt. Behandelt wird genau das, was in Ihrer Produktion verstanden, richtig interpretiert und angewendet werden muss – ohne unnötige Theorie.

Schwerpunkte des Workshops:

• Richtiges Lesen und Interpretieren Ihrer technischen Zeichnungen

• Verständnis von Maßen, Toleranzen, Bezügen und Oberflächen

• Bedeutung der Zeichnungsangaben für Fertigung und Qualität

• Typische Fehlerquellen in der Produktion erkennen und vermeiden

• Praxisnahes Messen und Prüfen direkt aus der Zeichnung abgeleitet

Der Fokus liegt auf direkter Umsetzbarkeit in der Produktion. Ziel ist es, Rückfragen zu reduzieren, Fehler zu vermeiden und die tägliche Arbeit Ihrer MitarbeiterInnen spürbar zu erleichtern.

Dieser Intensivkurs richtet sich an Mitarbeitende aus Arbeitsvorbereitung und Konstruktion, die technische Zeichnungen sicher bewerten, wirtschaftlich tolerieren und normkonform erstellen müssen. Ziel ist es, Kosten in der Produktion gezielt zu senken, indem Toleranzangaben richtig verstanden und bewusst eingesetzt werden.

Im Mittelpunkt steht die neue ISO 5459:2024 und deren praktische Anwendung im Zusammenspiel mit aktuellen ISO-GPS-Normen. Der Kurs vermittelt nicht nur die Theorie, sondern vor allem die Auswirkungen auf Fertigung, Montage und Kosten.

Schwerpunkte des Workshops:

• Aufbau und Anwendung von Bezugssystemen nach ISO 5459:2024

• Funktionale Ableitung von Bezügen statt schematischer Bemaßung

• Form-, Richtungs-, Orts- und Lauftoleranzen nach ISO 1101

• Sinnvolle Kombination und Wechselwirkung von Toleranzen

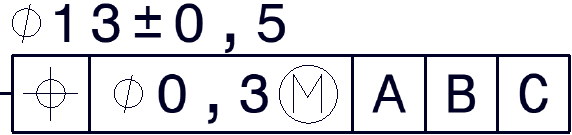

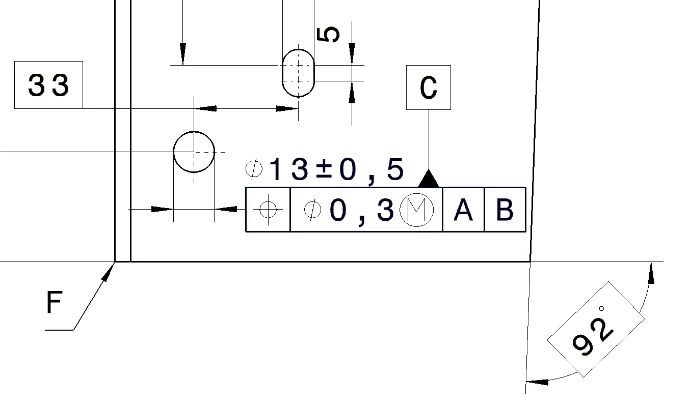

• Maximum-Material-Bedingung (MMB) nach ISO 2692 – korrekt anwenden und wirtschaftlich nutzen

• Oberflächenangaben nach ISO 21920-1, -2, -3 und deren Einfluss auf Fertigungskosten

• Vermeidung von überzogenen bzw. funktional nicht notwendigen Toleranzen

• Erkennen und Reduzieren sogenannter „Angsttoleranzen“

Praxisbezug:

• Bewertung realer Zeichnungen aus dem Unternehmensumfeld

• Diskussion typischer Fehler aus Konstruktion und Arbeitsvorbereitung

Nach dem Workshop sind die Teilnehmenden in der Lage, Zeichnungen technisch fundiert zu beurteilen, normkonform zu erstellen und Toleranzen gezielt dort einzusetzen, wo sie funktional notwendig sind – nicht dort, wo sie Kosten verursachen.
