Eine klassische Zeichnungsprüfung bewertet einzelne Maße und Toleranzen isoliert. Bei komplexen Baugruppen entstehen Funktionsabweichungen jedoch durch das Zusammenspiel vieler einzelner Bauteile. Genau hier setzt die 3D-Toleranzanalyse an.

RED-Drawing führt professionelle 3D-Toleranzanalysen mit der Software CETOL durch. Dabei werden nicht nur einzelne Zeichnungsangaben betrachtet, sondern die gesamte Toleranzkette einer Baugruppe analysiert.

Der erste Schritt besteht in der Definition der kritischen Funktionsanforderungen des Produktes. Dazu gehören beispielsweise:

• Funktionsrelevante Schließmaße und Montagebedingungen
• Positionen und Abstände zwischen Bauteilen
• Sicherheitsabstände zwischen stromführenden Komponenten
• Montage- und Bewegungsfreiräume
• Qualitäts- und Funktionsanforderungen des Gesamtsystems

Auf Basis dieser Anforderungen wird ein digitales Toleranzmodell der Baugruppe erstellt. Alle relevanten Bauteile innerhalb der Toleranzkette werden integriert und hinsichtlich ihrer geometrischen Abhängigkeiten bewertet.

Strukturierte Analyse der gesamten Toleranzkette

Im Rahmen der Analyse erfolgt eine detaillierte Prüfung aller beteiligten technischen Zeichnungen:

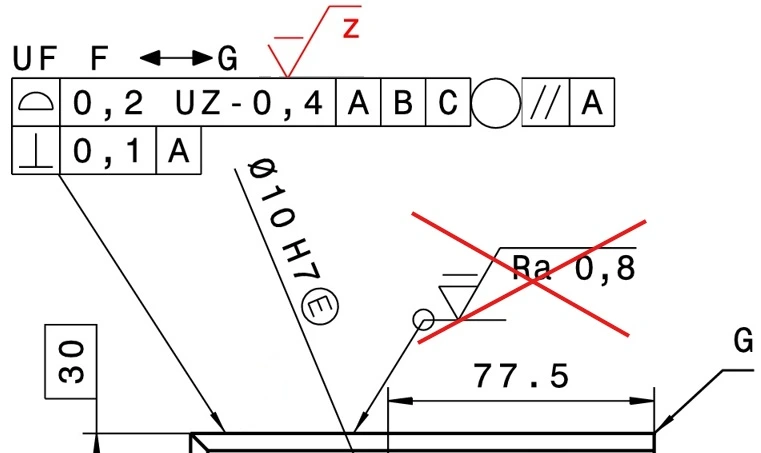

• Kontrolle der Maß-, Form- und Lagetoleranzen nach ISO GPS
• Bewertung, ob definierte Toleranzen funktional notwendig sind
• Erkennen von überzogenen oder nicht fertigungsgerechten Anforderungen
• Identifikation fehlender oder fehlerhafter Spezifikationen
• Empfehlung optimierter, wirtschaftlich sinnvoller Toleranzen

Dabei steht nicht die maximale Genauigkeit im Vordergrund, sondern die funktional richtige und fertigungsgerechte Tolerierung.

Auswertung der Toleranzbeiträge und statistische Bewertung

Durch die 3D-Simulation werden die einzelnen Einflussgrößen innerhalb der Toleranzkette sichtbar gemacht. Die Analyse umfasst unter anderem:

• Ermittlung der wichtigsten Beitragsleister innerhalb der Toleranzkette
• Bewertung des Einflusses einzelner Bauteile auf die Gesamtfunktion
• Statistische Toleranzanalyse zur Ermittlung von Ausfallwahrscheinlichkeiten
• Berechnung erwarteter PPM-Werte (Parts Per Million)
• Worst-Case-Analyse zur Bewertung des maximal möglichen Fehlerfalls

Dadurch entsteht eine objektive Entscheidungsgrundlage, welche Änderungen tatsächlich notwendig sind.

Optimierung über die Zeichnung hinaus

Eine erfolgreiche Toleranzanalyse endet nicht bei der Zeichnung. RED-Drawing betrachtet die gesamte Wertschöpfungskette und bewertet zusätzlich:

• Optimierungsmöglichkeiten der Bauteilkonstruktion
• Anpassung von Montagekonzepten und Montagereihenfolgen
• Reduzierung unnötiger Fertigungsanforderungen
• Verbesserung von Produktions- und Montageprozessen
• Potenziale zur Kostenreduzierung

Das Ergebnis ist ein ganzheitliches Optimierungskonzept: funktionierende Produkte, stabile Prozesse und wirtschaftliche Fertigung.

Durch die Kombination aus 3D-Toleranzanalyse, ISO-GPS-Kompetenz und praktischer Fertigungserfahrung unterstützt RED-Drawing Unternehmen dabei, bereits in der Entwicklungsphase Risiken zu erkennen, Kosten zu reduzieren und die Serienfähigkeit von Produkten sicherzustellen.

Moderne Produkte bestehen aus zahlreichen Einzelkomponenten, deren geometrische Abweichungen sich in der Montage gegenseitig beeinflussen. Eine einzelne Zeichnungstoleranz betrachtet jedoch nur ein Maß – die tatsächliche Funktionsfähigkeit eines Baugruppensystems entsteht erst durch die Kombination aller relevanten Toleranzen.

RED-Drawing unterstützt Unternehmen mit praxisorientierter 3D-Toleranzberatung und Toleranzanalyse, um die Auswirkungen geometrischer Abweichungen bereits in der Entwicklungsphase zu bewerten. Ziel ist es, Bauteile sicher, wirtschaftlich und fertigungsgerecht auszulegen.

Durch den Einsatz von 3D-Toleranzanalysen (GD&T / GPS) können kritische Toleranzketten identifiziert, Funktionsprobleme frühzeitig erkannt und unnötig enge Toleranzanforderungen vermieden werden.

Die Beratung umfasst unter anderem:

• 3D-Toleranzanalysen von Baugruppen zur Bewertung von Montage- und Funktionsanforderungen
• Bewertung von Maß-, Form- und Lagetoleranzen nach ISO GPS
• Optimierung von Toleranzkonzepten zwischen Konstruktion und Fertigung
• Identifikation von Hauptverursachern innerhalb komplexer Toleranzketten
• Unterstützung bei Designentscheidungen zur Kostenreduzierung
• Fertigungsorientierte Bewertung von Zeichnungen und Spezifikationen

Der besondere Vorteil von RED-Drawing liegt in der Verbindung aus 3D-Toleranzmanagement, Fertigungserfahrung und praktischer Anwendung. Durch die langjährige Tätigkeit als Manufacturing Engineer bei AVL LIST mit Schwerpunkt auf GD&T, Zeichnungskontrolle und 3D-Toleranzanalyse werden technische Anforderungen nicht ausschließlich theoretisch bewertet, sondern immer im Zusammenhang mit Fertigungsprozess, Montage und Wirtschaftlichkeit betrachtet.

Eine optimale Tolerierung bedeutet nicht maximale Genauigkeit, sondern die richtige Genauigkeit am richtigen Ort. Durch ein funktionales Toleranzkonzept lassen sich Fertigungskosten reduzieren, Ausschuss vermeiden und stabile Produktionsprozesse erreichen.

RED-Drawing unterstützt Unternehmen dabei, die Verbindung zwischen Konstruktion, Qualität und Produktion herzustellen – für technische Zeichnungen, die nicht nur normgerecht sind, sondern in der realen Fertigung funktionieren.
